매킨토시 클래식 - 내부

처음에는 리튬 이온 배터리로 시작하려다가 공간내기도 어려워서

리튬 폴리머도 생각했다가 집에 화재가 날것 같은 공포감에 배터리는 제외 시켰다.

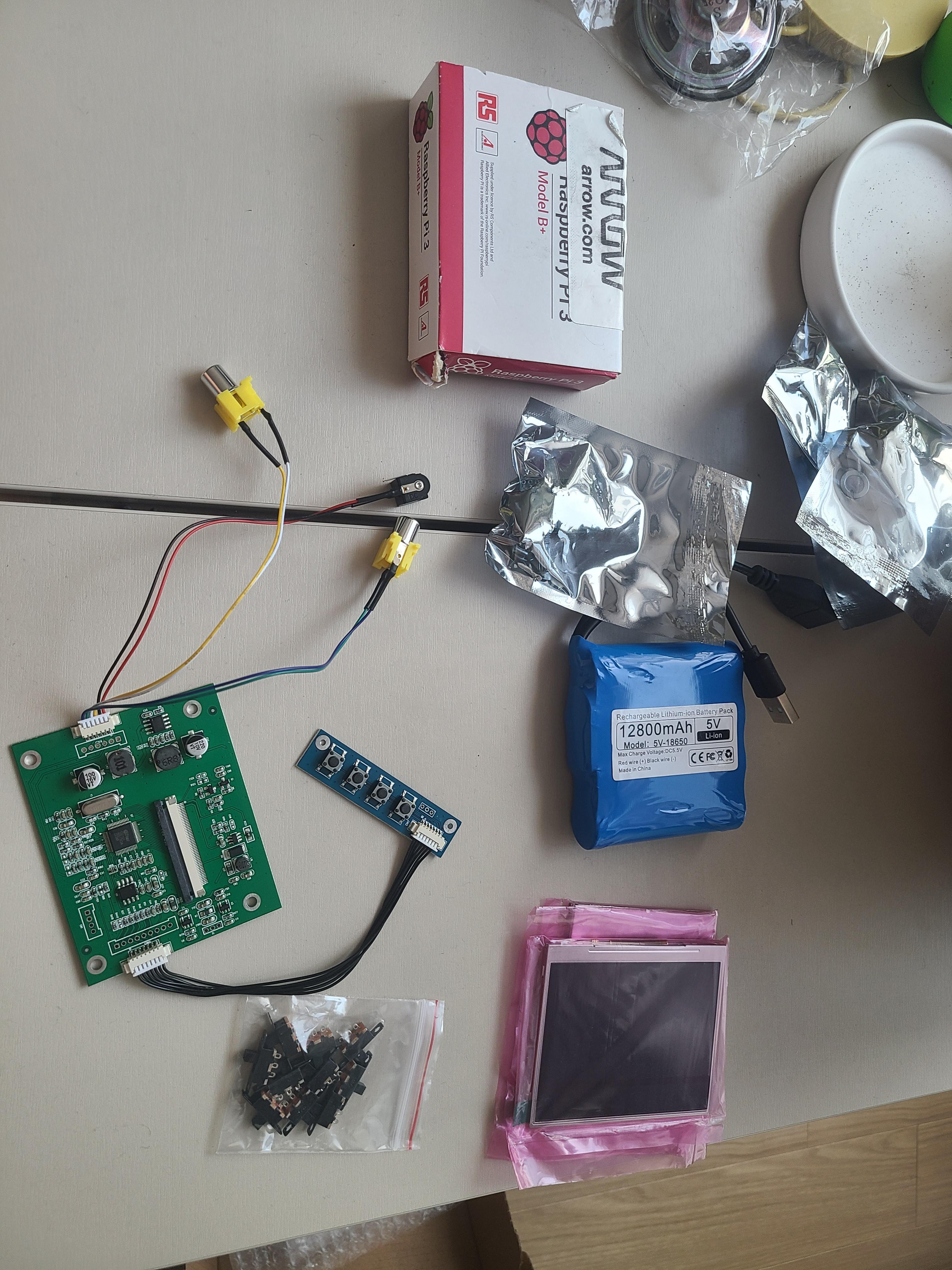

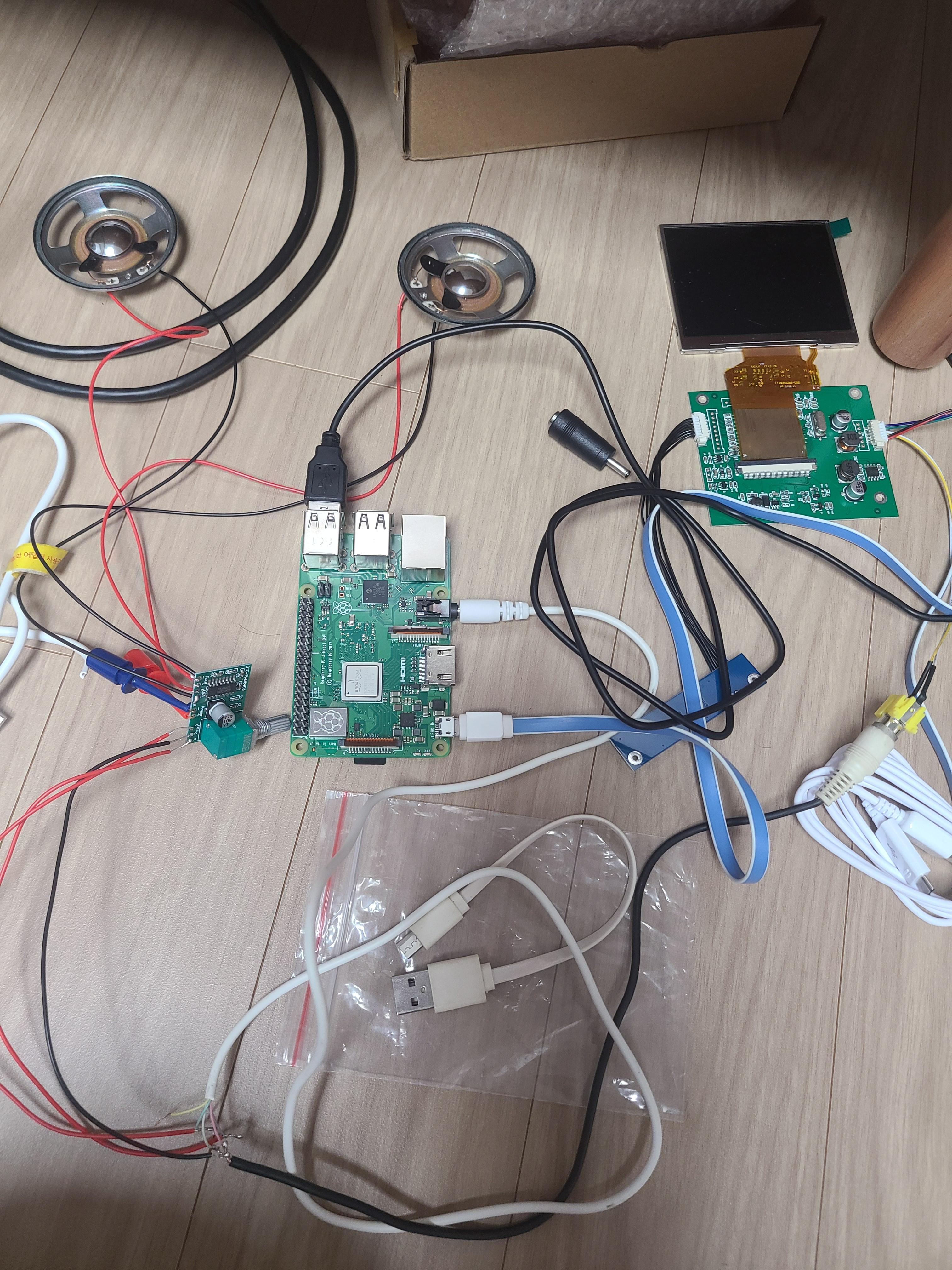

첫 스타팅 멤버



처음 산 디스플레이가 RCA로 단자로 입력을 받는 자글자글한 옛 갬성이 나는 디스플레이다.

이번 작업에는 집에서 뒹굴거리는 라즈베리 파이3B+ 인데 컴포지트 단자를 연결해 주어야 한다.

온갖 유튜브를 찾아가면서 방법을 찾았다.

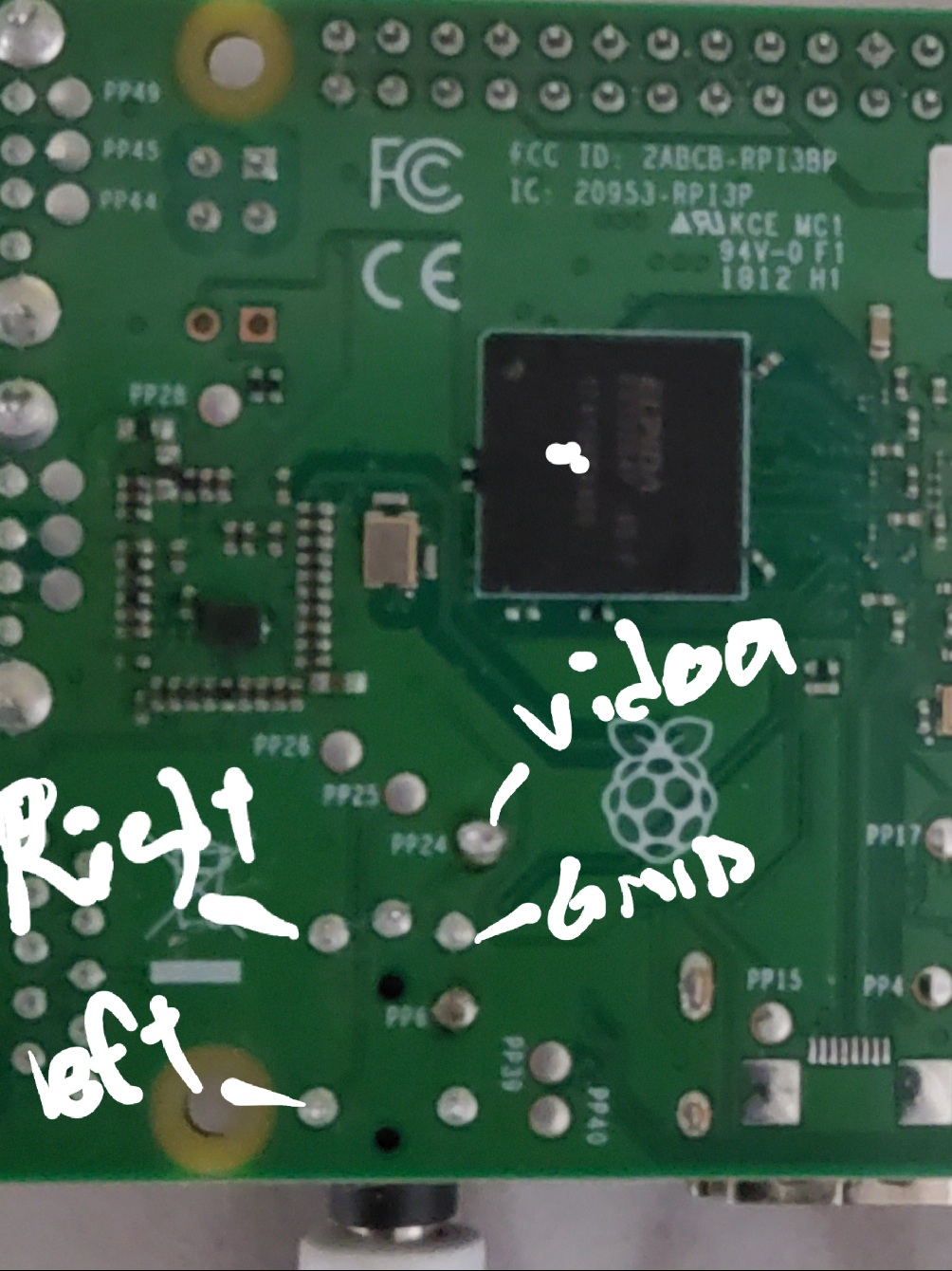

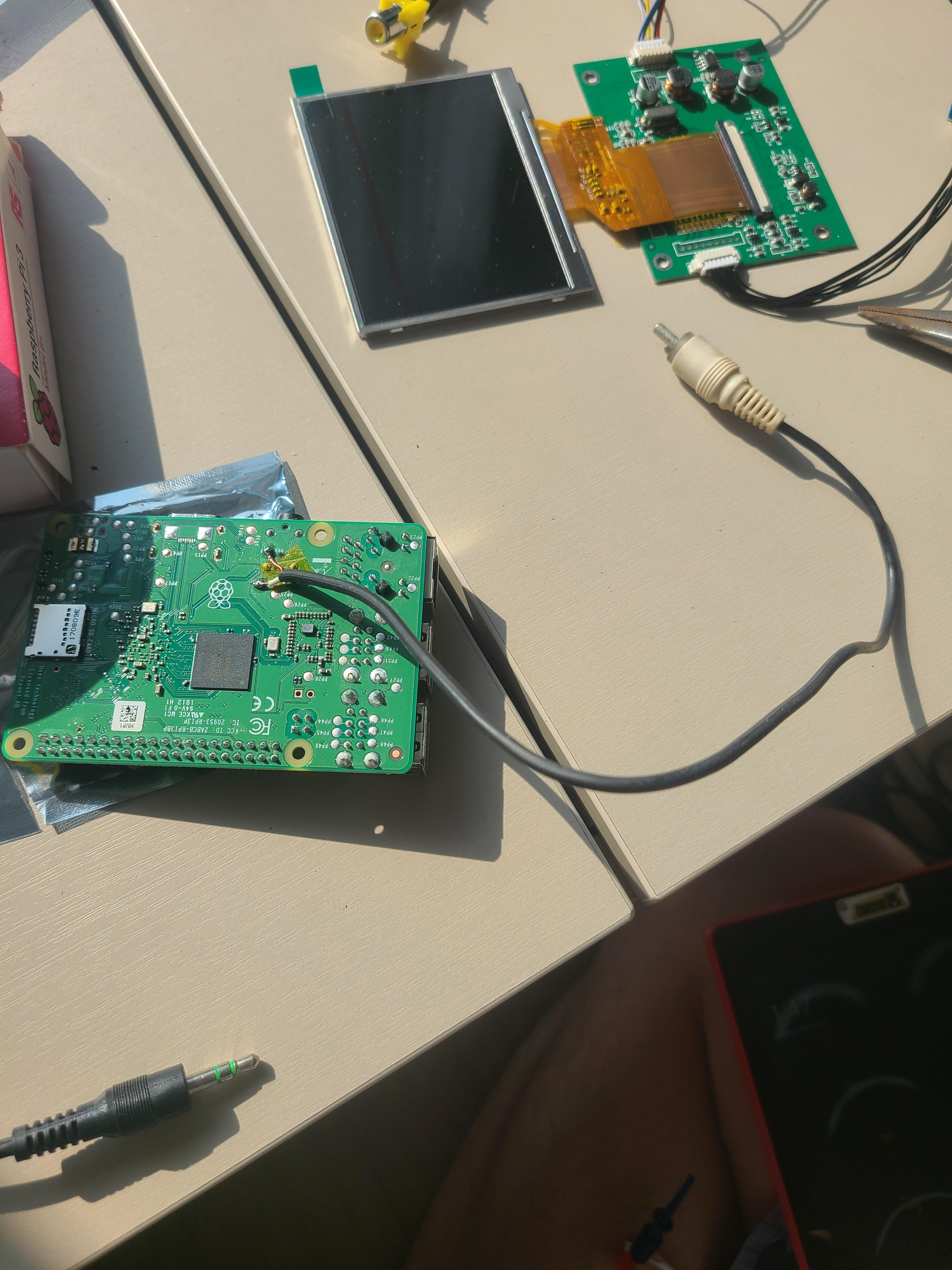

영상단자 연결

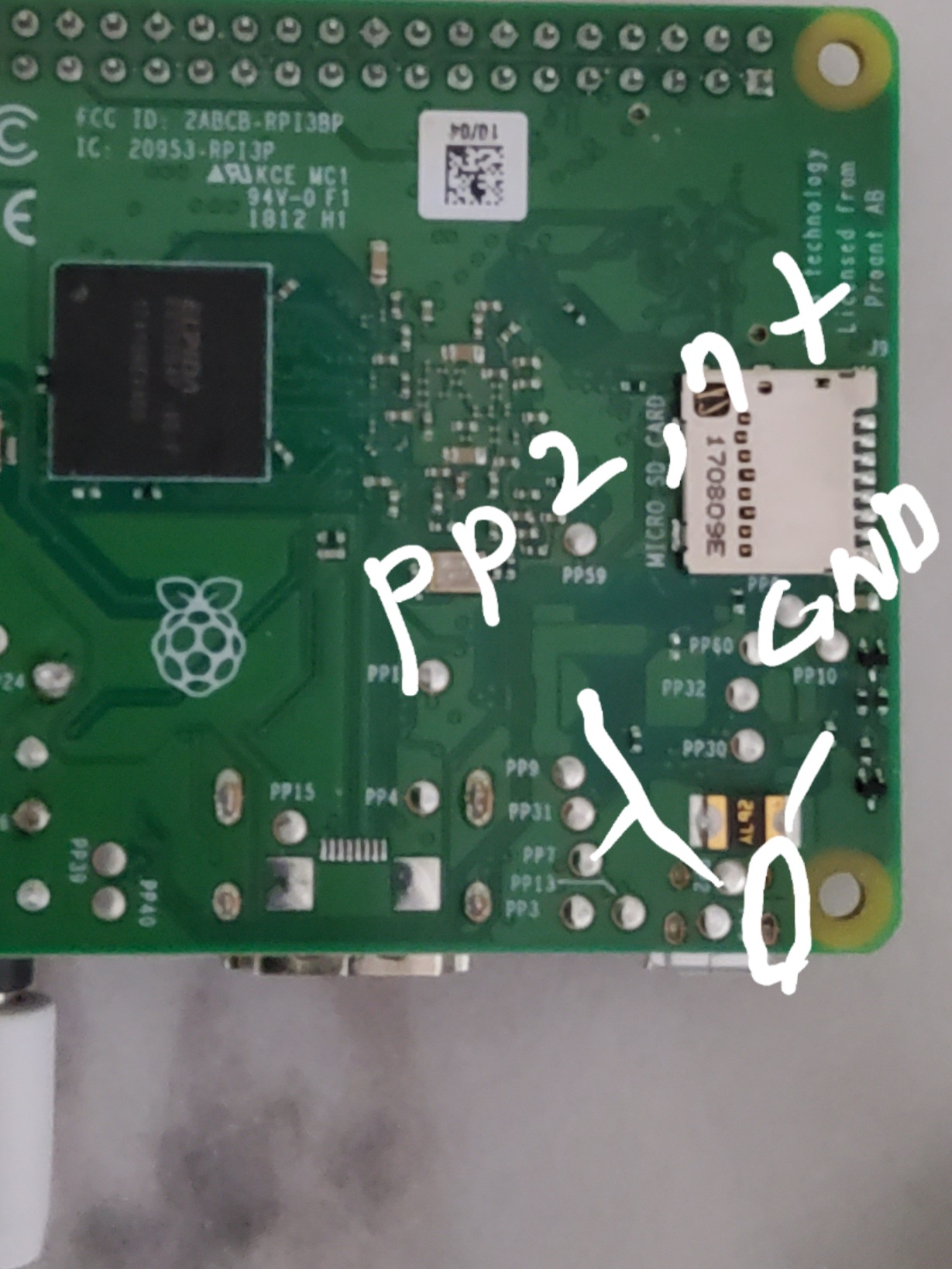

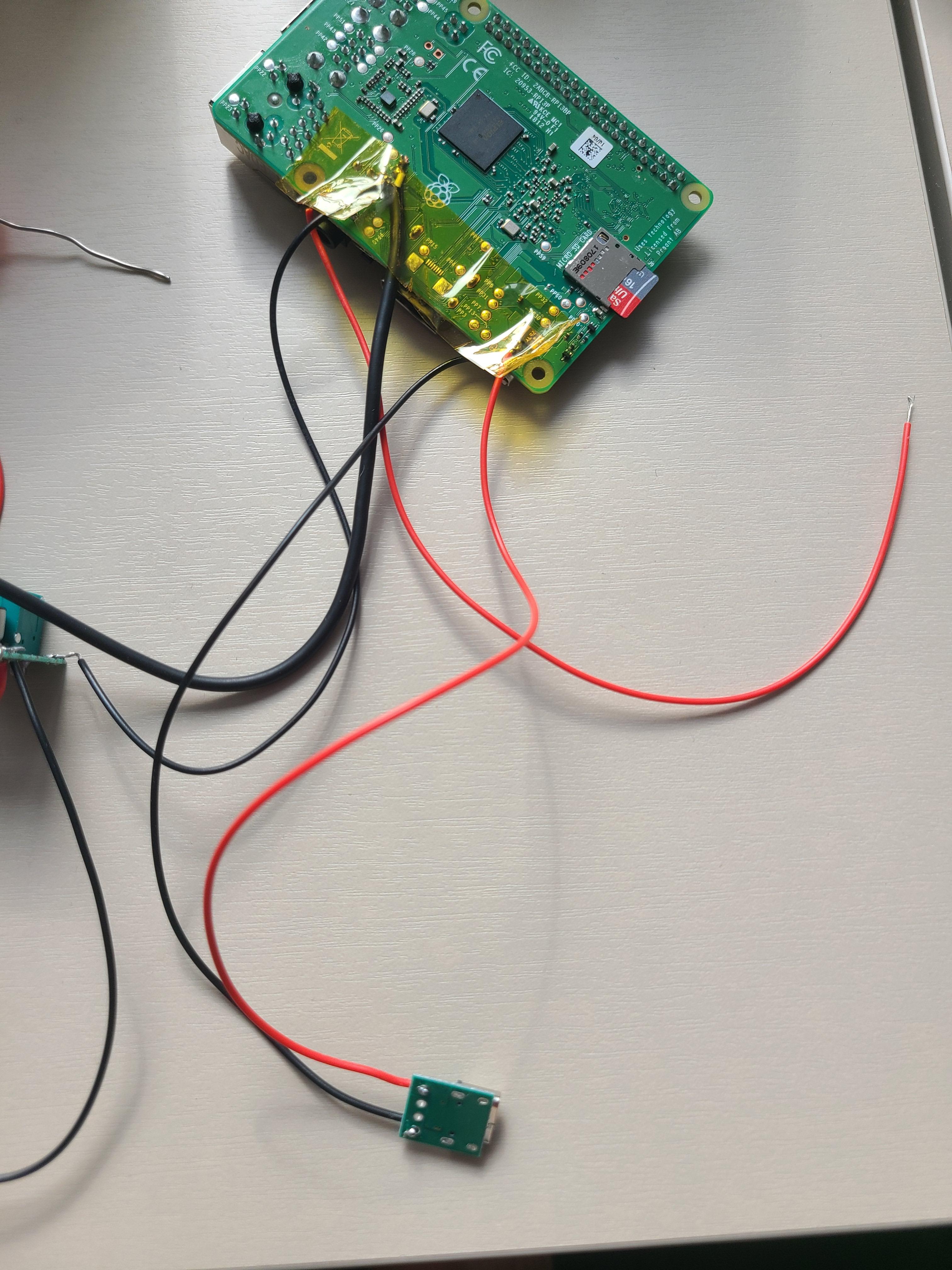

전원단자 연결

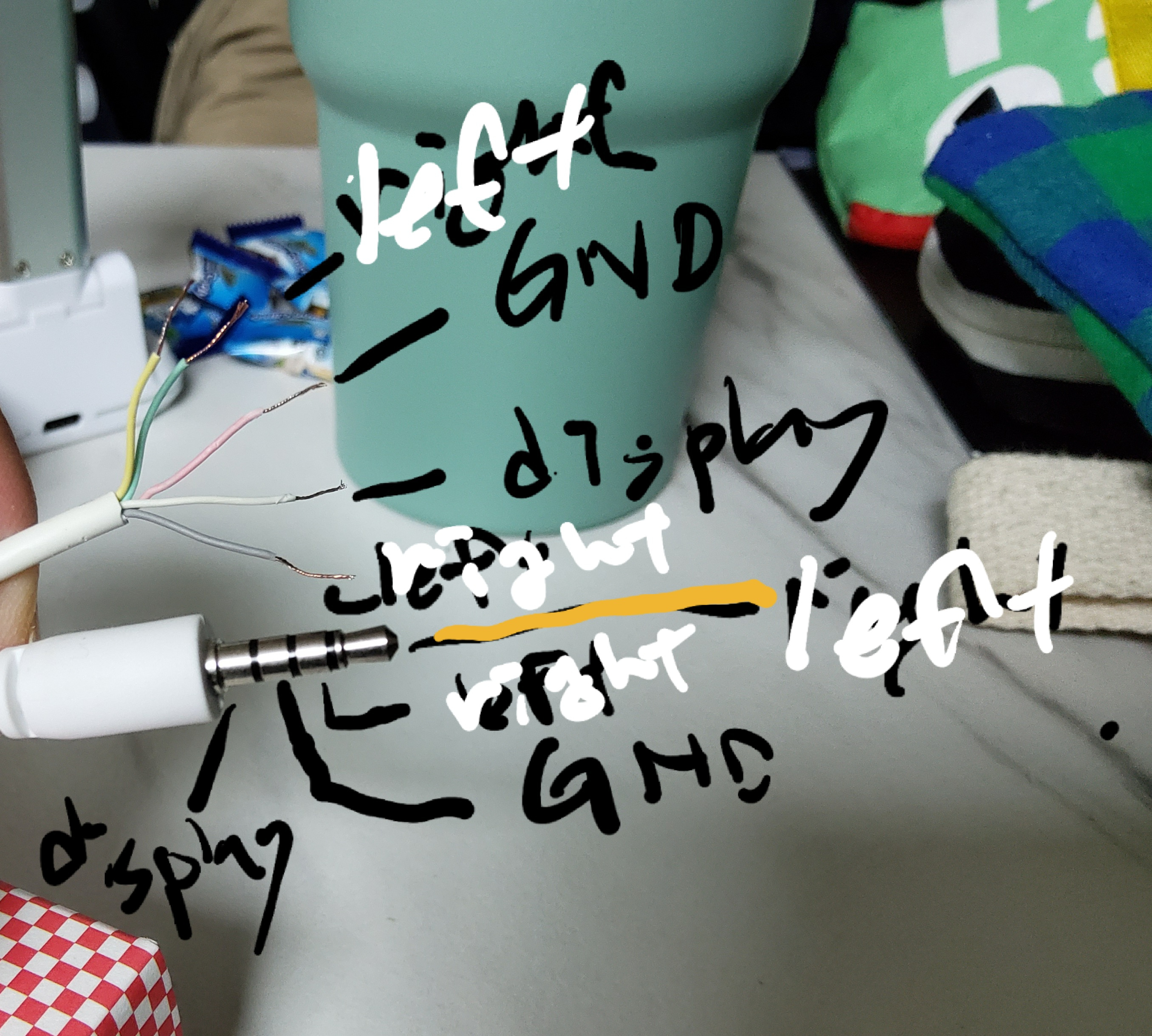

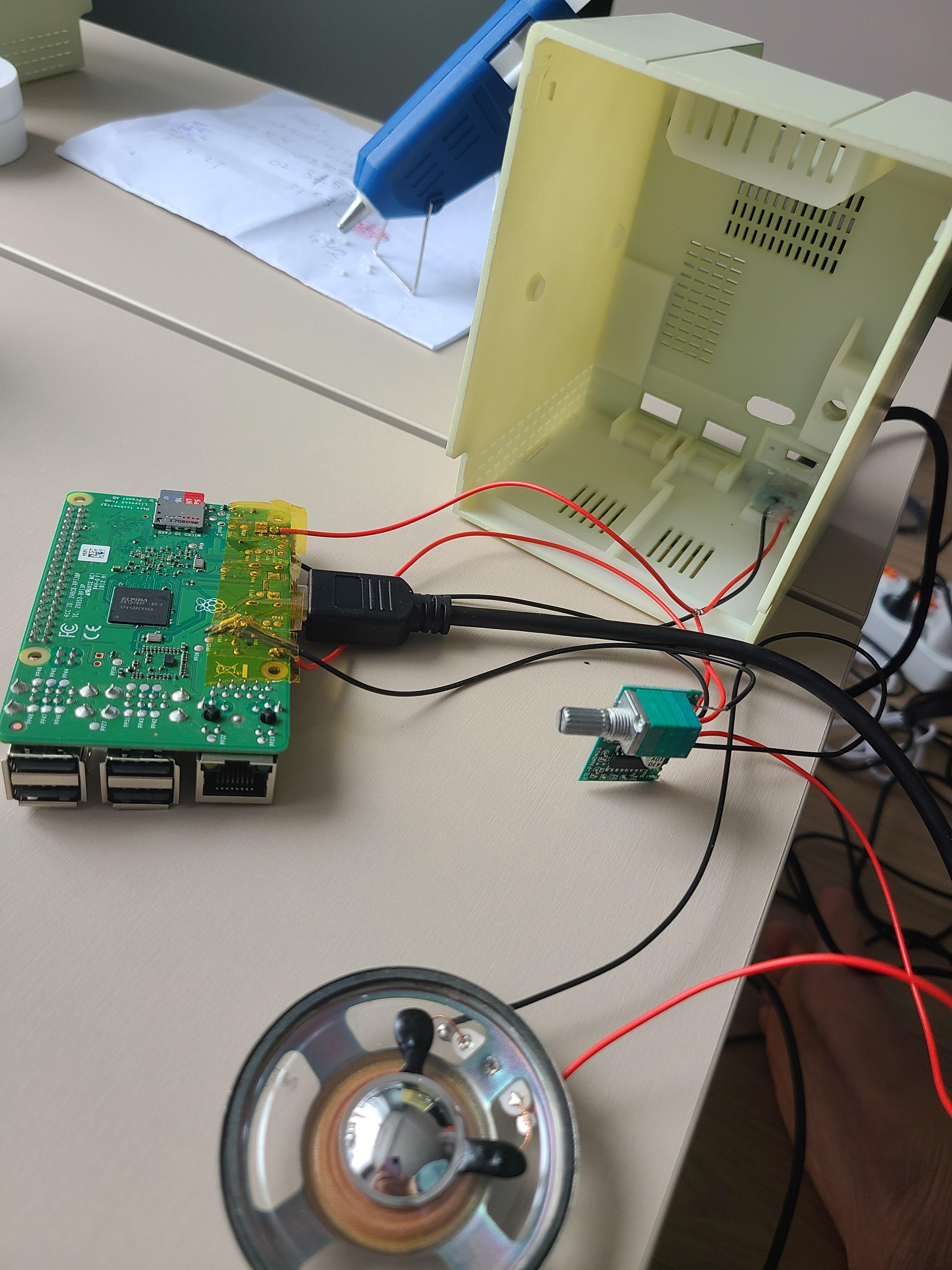

앰프와 스피커 단자 연결

전체 단자 확인



간이 연결을 해보고 테스트를 해보니 잘 작동이 되었다.



이때까지만 해도 금방 끝날 줄 알았는데 이후 어마어마한 삽질의 시간이 다가오고 있었다.



전원 결착시키고 삽질의 시작이다.

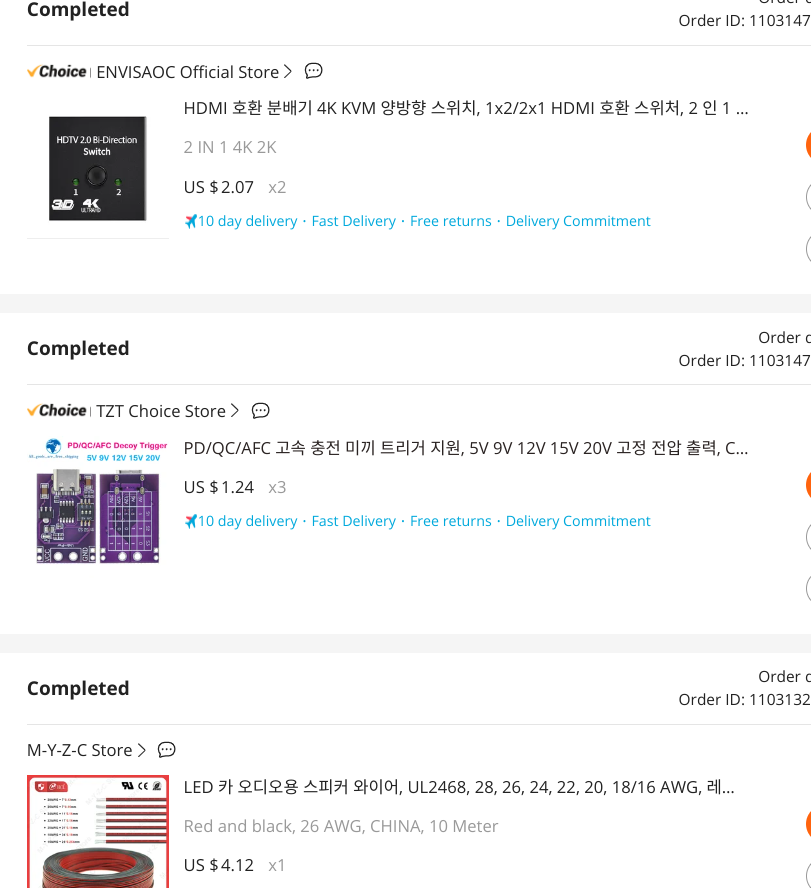

파워스위치를 HDMI 전환 스위치로 변환하기 위해서 HDMI 셀렉트기를 주문했다.



양방향 스위치

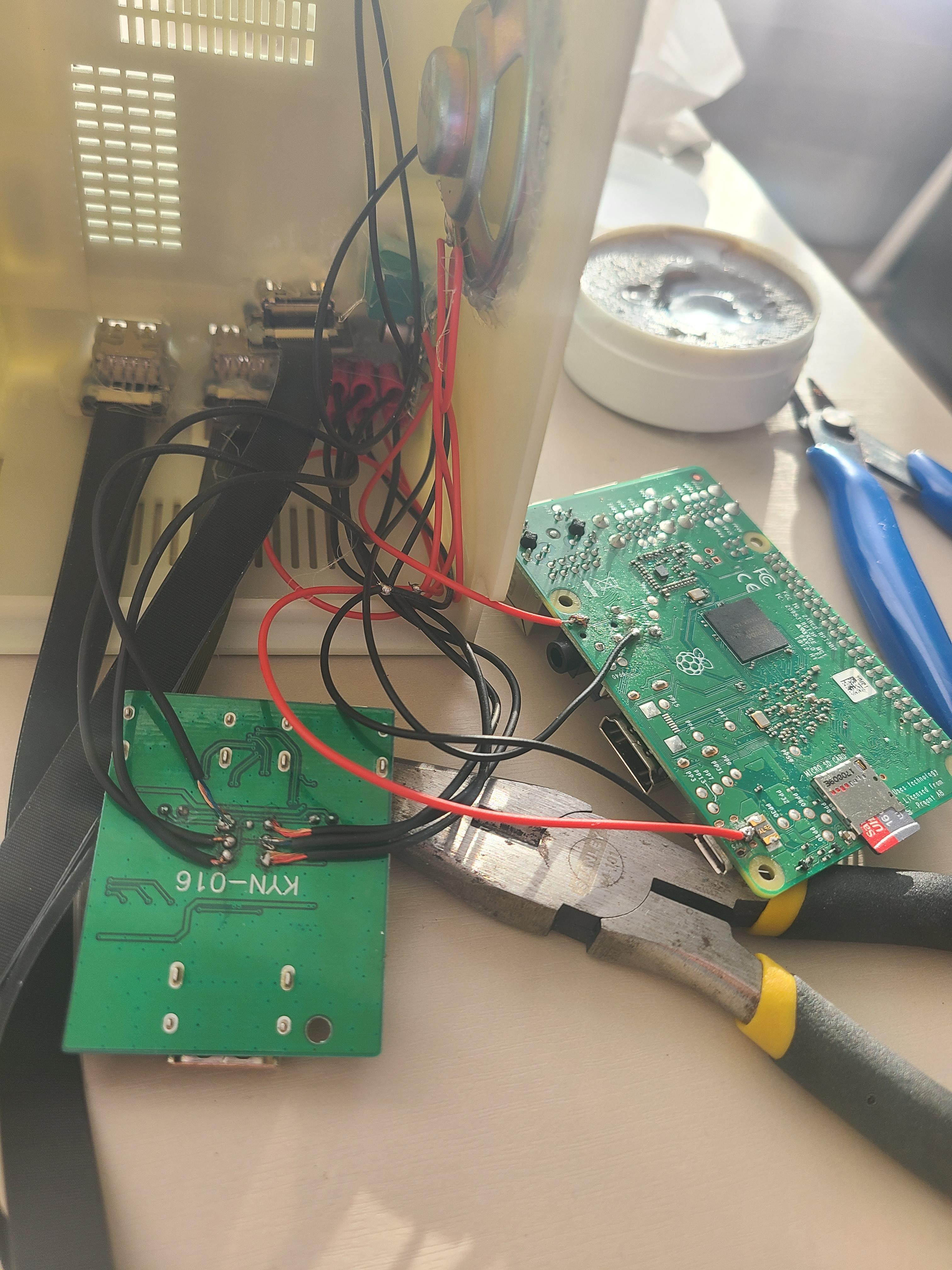

버튼을 기판에서 떼내고 납땝을 해주었다.

버튼을 떼어내는 과정에서 힘으로 하다보니 보드를 긁었는데 별거 아닌걸로 넘어갔다가 훗날 혹독한 댓가를 치루었다..



이때만 해도 괜찮았는데....



순조롭게 진행하고 있었다.

막상 다 조립하고 스위치에서 전환해보니까. 입력신호가 하나는 안들어오는 것이다. 납땜이 문제인가 연장 스위치의 문제인가

잘 몰라 납땜을 다 다시했었다.

결국은 보드를 긁은것이 문제가 된것 같아 여분으로 하나 더 구입한걸 뜯어서 해보니 잘되더라..ㅠㅠ

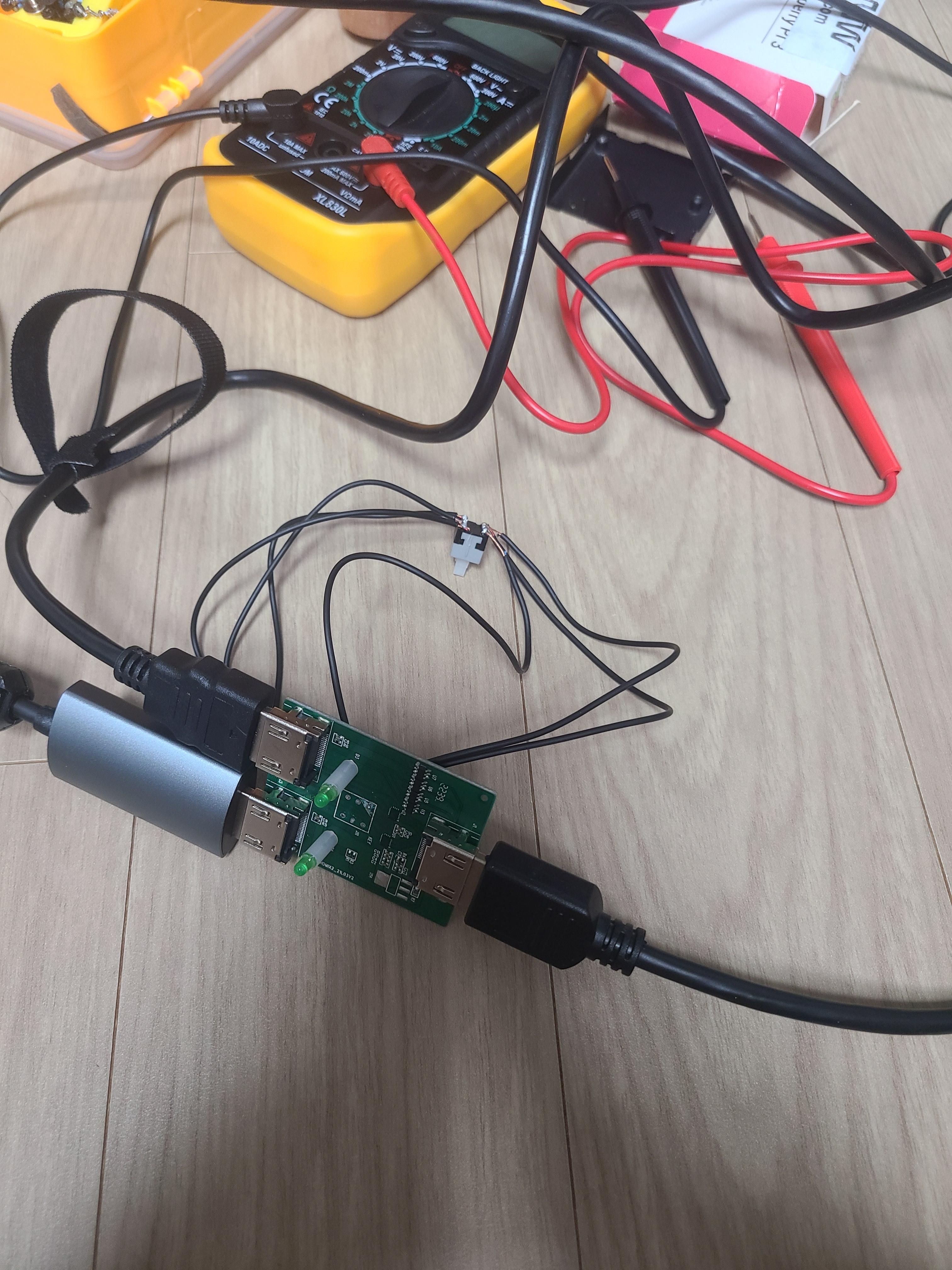

다시 뜯어서 새로 납땜함하고 테스트

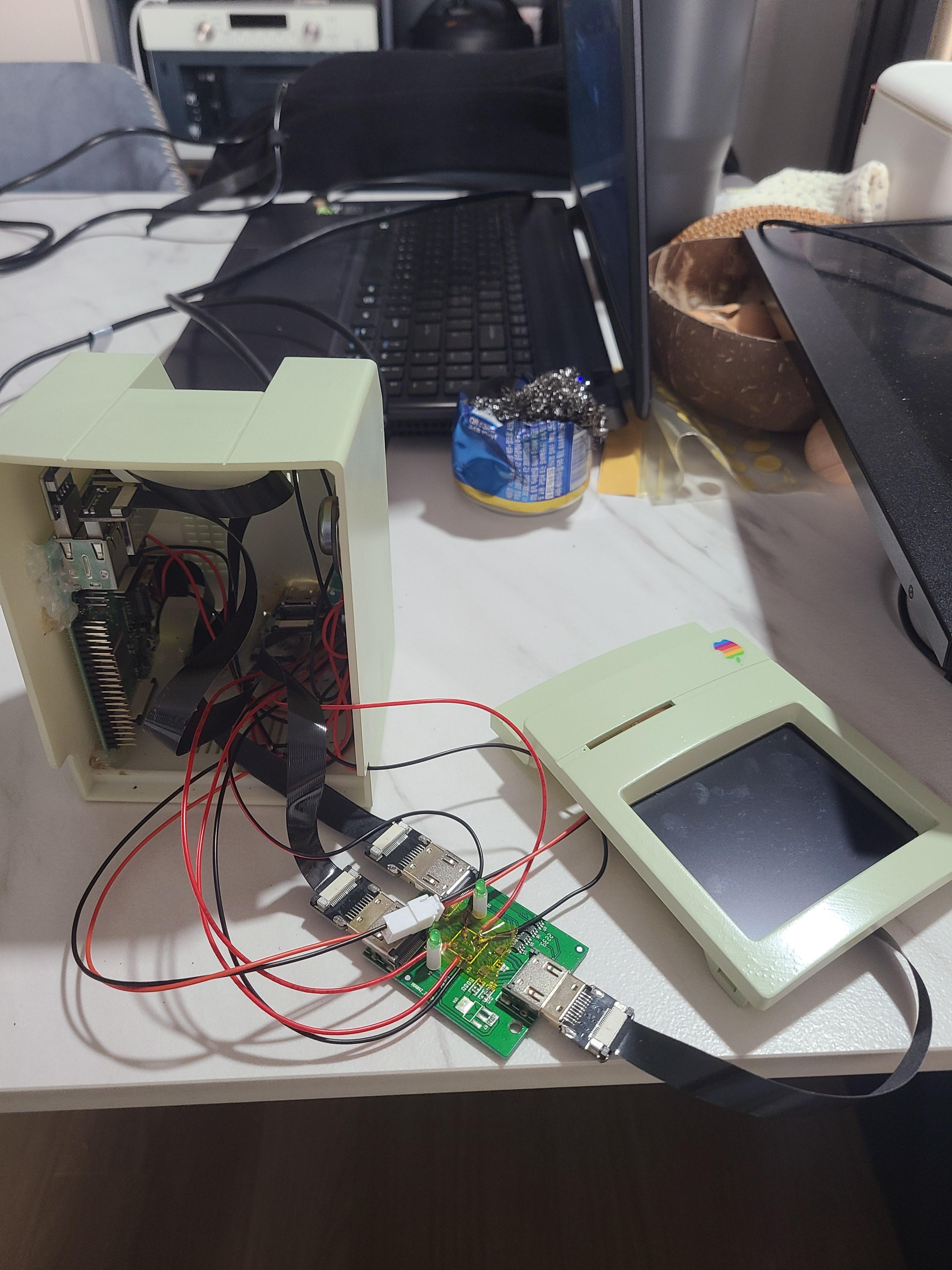

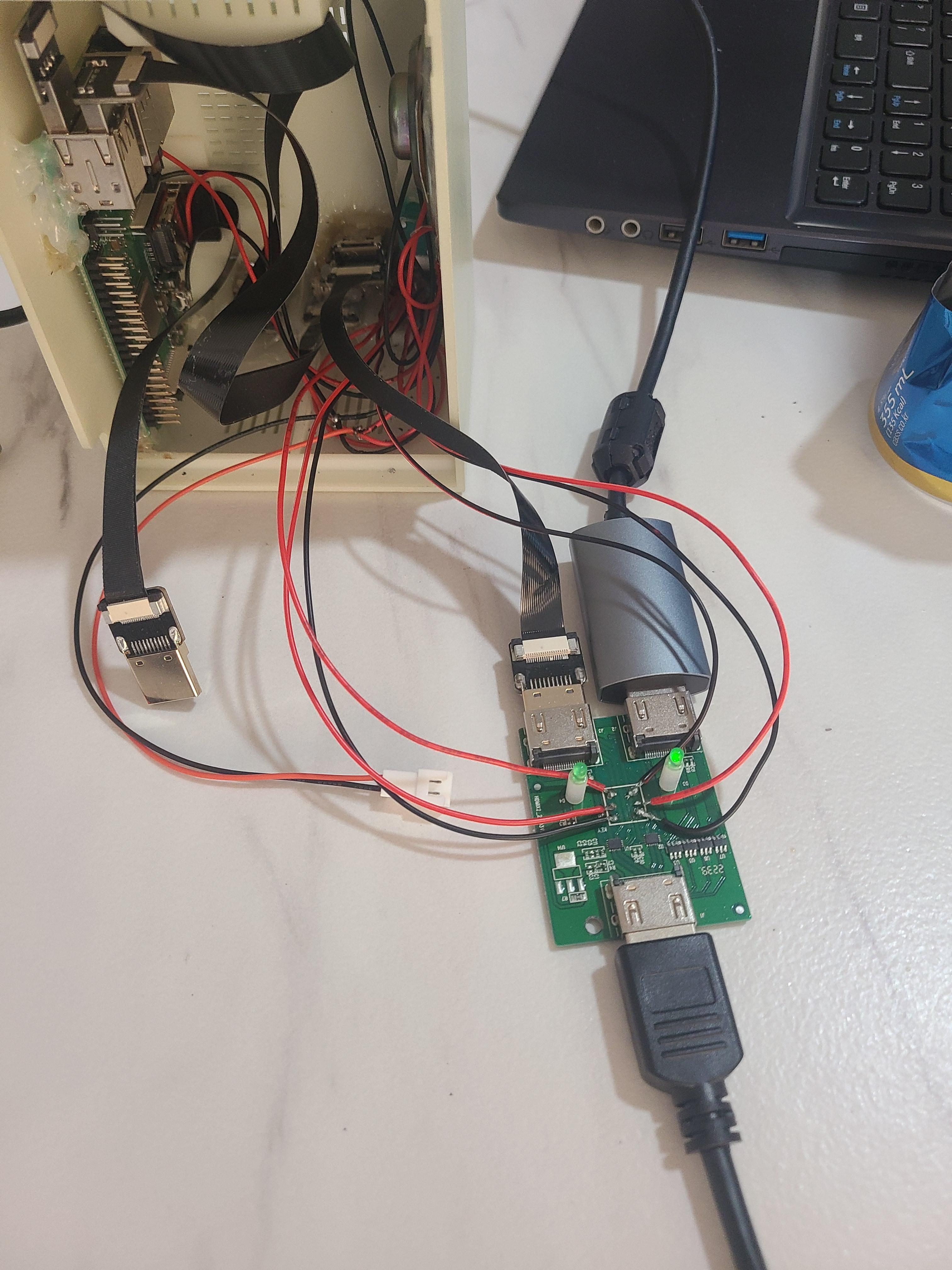

연장 케이블로 테스트 완료



이걸로 삽질하는 도중에 라즈베리파이로 스위칭을 하면 화면이 안나오는 것이다.

처음에는 hdmi 단자의 문제인가 전원의 문제인가 싶어 전원부도 PD전원으로 바꾸려고 했는데 그러면

내부 타공을 새로 해야서 PD 전원은 포기했다.(전원부에 계속 전원부족이라고 뜨기는 했다. - 결국 무시하는 셋팅을 함)



게다가 라즈베리 파이 CLI 화면은 나오는데 GUI 화면으로 진입하면 검정화면이 나오는거다.

라즈베리파이 셋팅을 뭔가 수정한것 같은데 뭘했는지는 모르겠고 여기서도 엄청 헤맸다

진입할때 해상도를 맞춰주면서 진입했어야 하는데 결국 raspi-config에서 gui 진입에 해상도 맞춰주니까 제대로 되더라..ㅠㅠ



나의 기분.



이제 매직미러2를 셋팅하고 완성하였다.

https://magicmirror.builders/

MagicMirror²

기본 모듈

1. 시계

2. 날씨 (api 키생성필요)

https://openweathermap.org/

Сurrent weather and forecast - OpenWeatherMap

3. RSS리더 - 연합뉴스

4. 로컬 사진 랜덤 재생(MMM-Random-local-image) or 인터넷사진(WallberryTheme)-(api 키생성필요)

https://unsplash.com/

아름다운 무료 이미지 및 사진 | Unsplash

전원 인가 전



완성!!



막상 쓰고나니 별거 없는데 거의 1달 반 정도 주말에만 이 짓만 했다. ㅋㅋㅋ
