7부능선을 넘었습니다. 짝짝짝!!



이번에는 AD보드의 스위치와 기존 기가지니테이블의 스위치와 엮는것이 포인트인트 입니다.

여기 땜질은 그전 파트보다는 쉽습니다.



자 배선도 나갑니다.

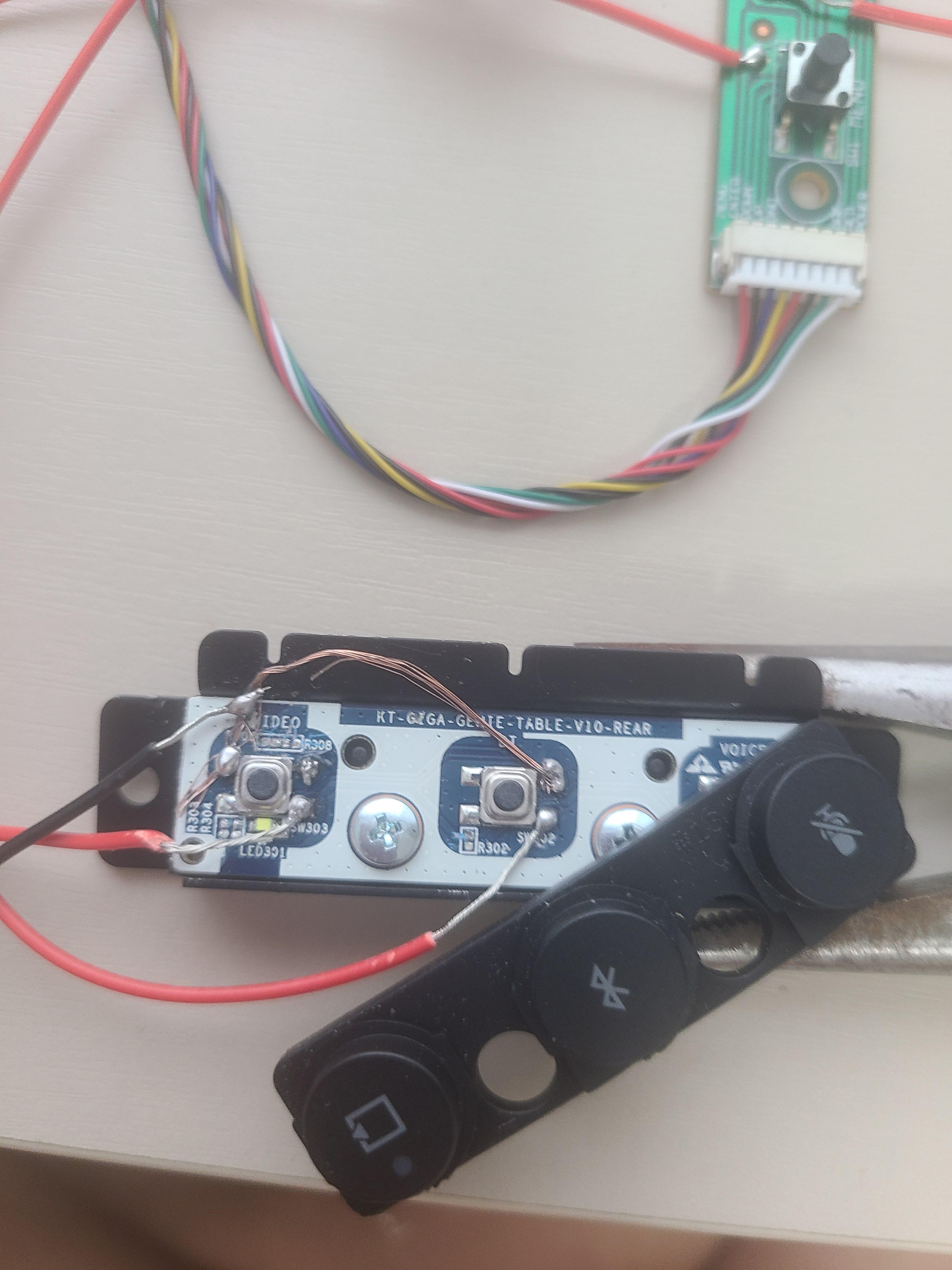

위에 배선도 같이 연결을 아주 잘 되지만 막상 땜질 다하고 조립하면서 나중에 아주 커다란 가르침을 얻게 됩니다.



저렇게 해놓고 스위치 기판에 뚜껑 올려서 조립하면, 전선 케이블 두께 때문에 버튼이 안 눌리는 절망을 맞이했었습니다.



다시 조립해체 하고 전선 다시 떼어서 피복 더 많이 벗겨놓고 뚜껑 올려 놓을때 전선 굵기 때문에 간섭 없게 재 작업하였습다.

저 분홍색 전선도 피복 다 벗겨 놓고 싶은데 너무 귀찮아서 안했습니다.(그래서 + 버튼을 누르는 촉감이 별로입니다)



스위치 조립을 다 하고 AD보드 스위치도 테이프로 대충 고정합니다. ㅋㅋㅋ(AD보드와 케이블은 연결해 줍니다.)



전원 한번 넣어 최종 조립 전 버튼이 제대로 눌러지는지 확인합니다.(밝기도 정상 작동되는지 확인)

이때 잘 안 눌려지는것 같은 느낌도 받을 수 있는데 막상 조립하니까 정상 작동 합니다.



끝!!

아이~ 쉬워라~
