자 쉽게(?) 전원부 땜질을 완료 했음, 이번에는 액정이랑 연결해 봅시다.
이번 땜질 절차를 나누면 4가지가 됩니다.
1. 12v 전원을 액정 컨버터에 연결
2. 5v 전원을 크롬 캐스트와 연결
3. 밝기 조절을 위해 연결
4. 스피커선 연결
1. 12v 전원을 액정 컨버터에 연결

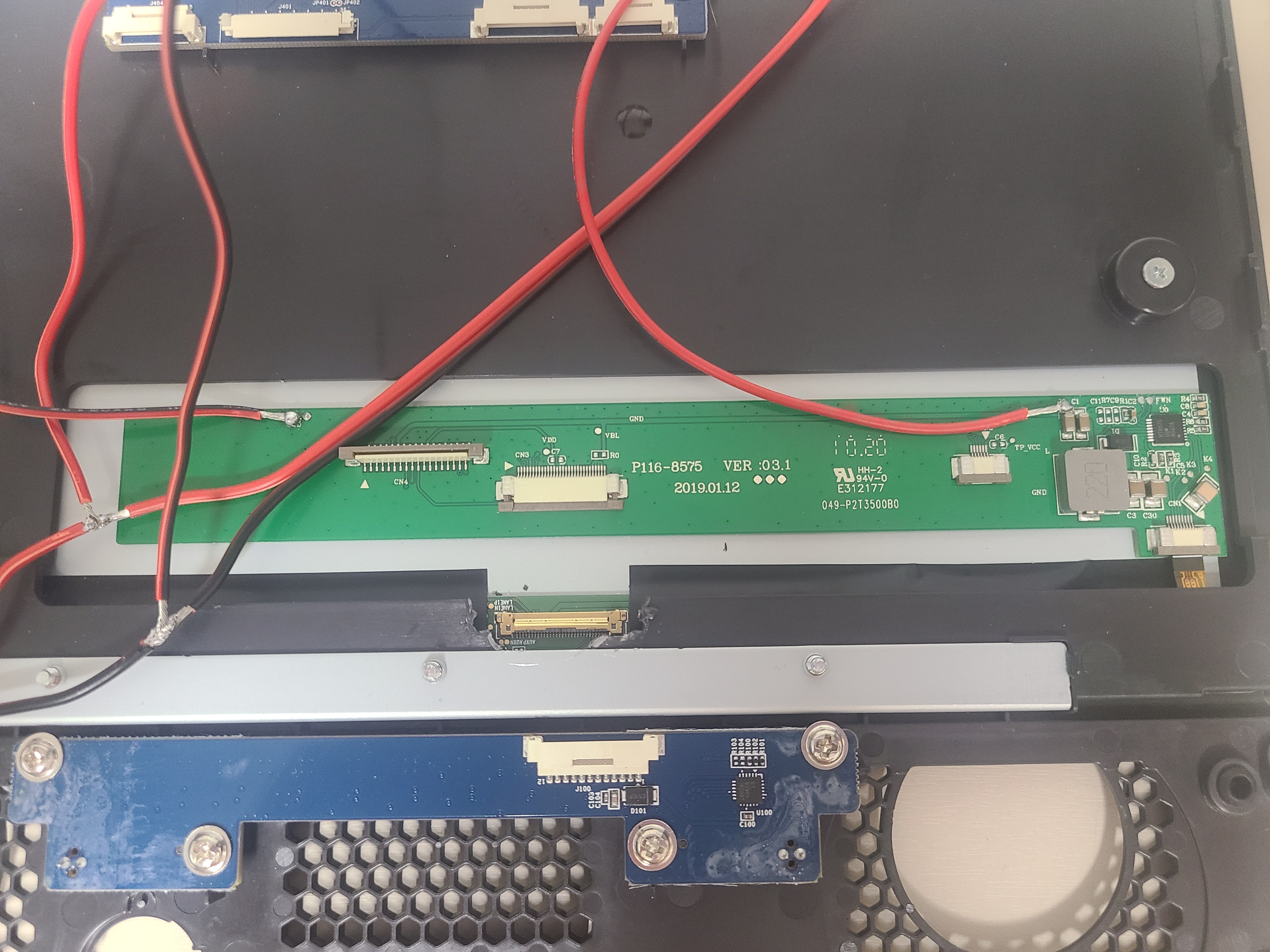

기존에 연결한 선에서 점프선 만들어서 보드의 상단 부분에 연결합니다. 배선도 참고
2. 5v 전원을 크롬 캐스트와 연결

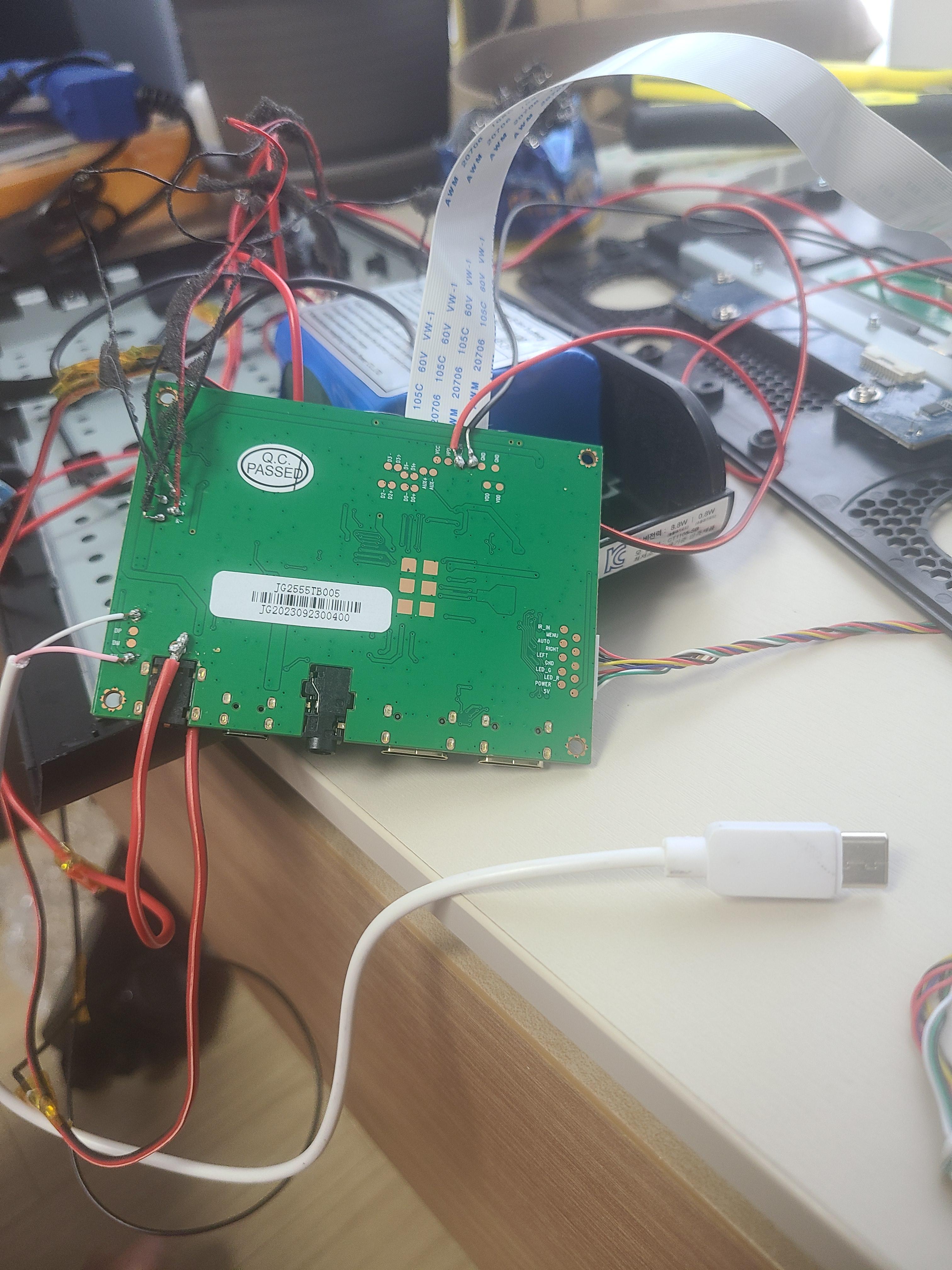

집에 남아 돌아가는 c타입 usb케이블을 과감하게 잘라버리고 피복을 벗겨준 다음 AD보드의 vcc와 gnd를 연결합니다.
3. 밝기 조절을 위해 연결

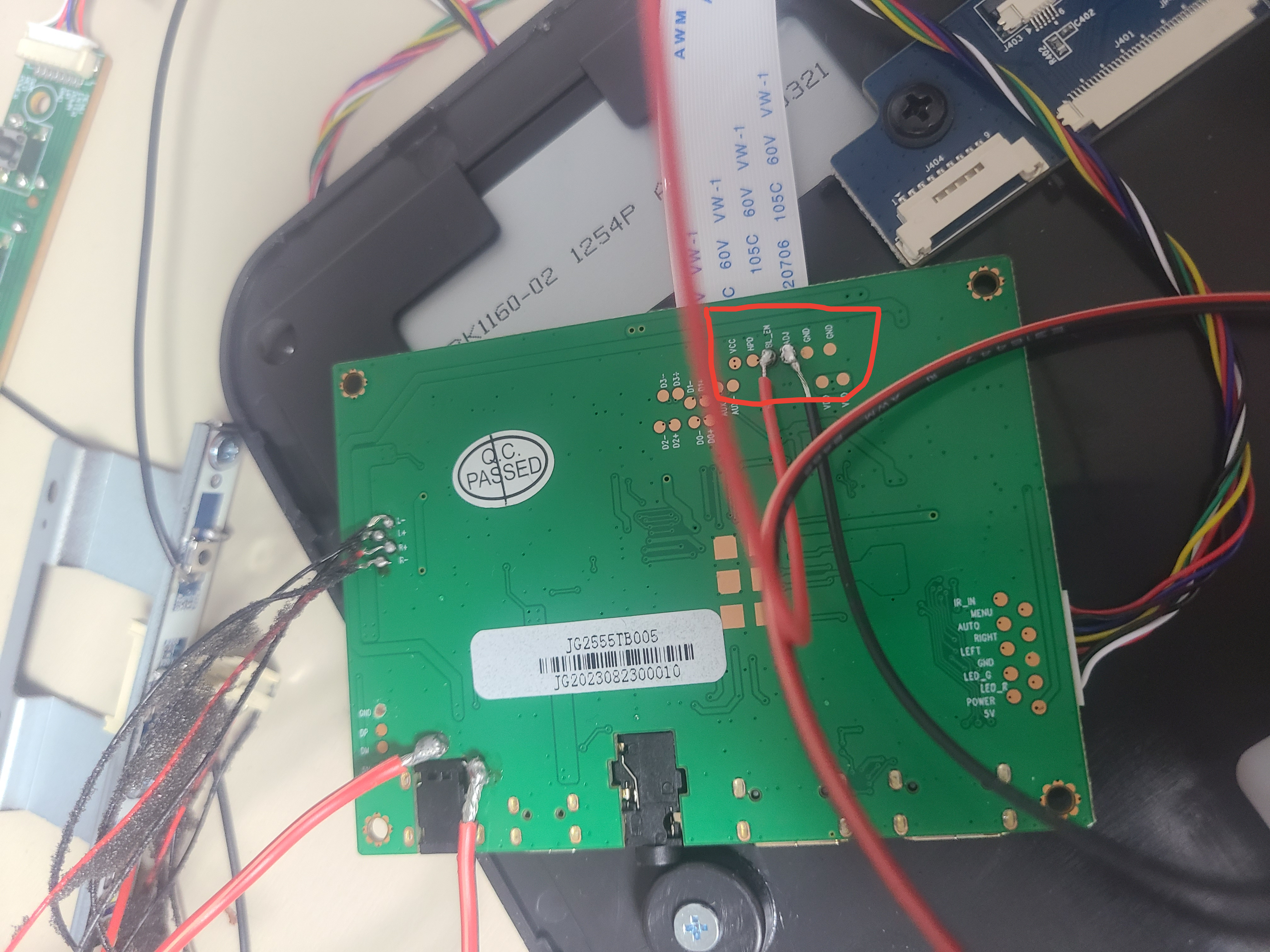

ADJ단자, BN_EN단자를 연결 합니다.
이번 파트의 포인트는 액정부의 컨버터쪽 땜질 면적이 좁아 쉽지 않습니다.
만약 땜 부분 날려 먹음, 개조기 난의도가 normal에서 hell로 수직 상승합니다.
그 남아 연결하는 케이블이 신호선이라 전원부 만큼 굵지 않아 땜질 하기에는 나쁘지는 않습니다.
4. 스피커선 연결

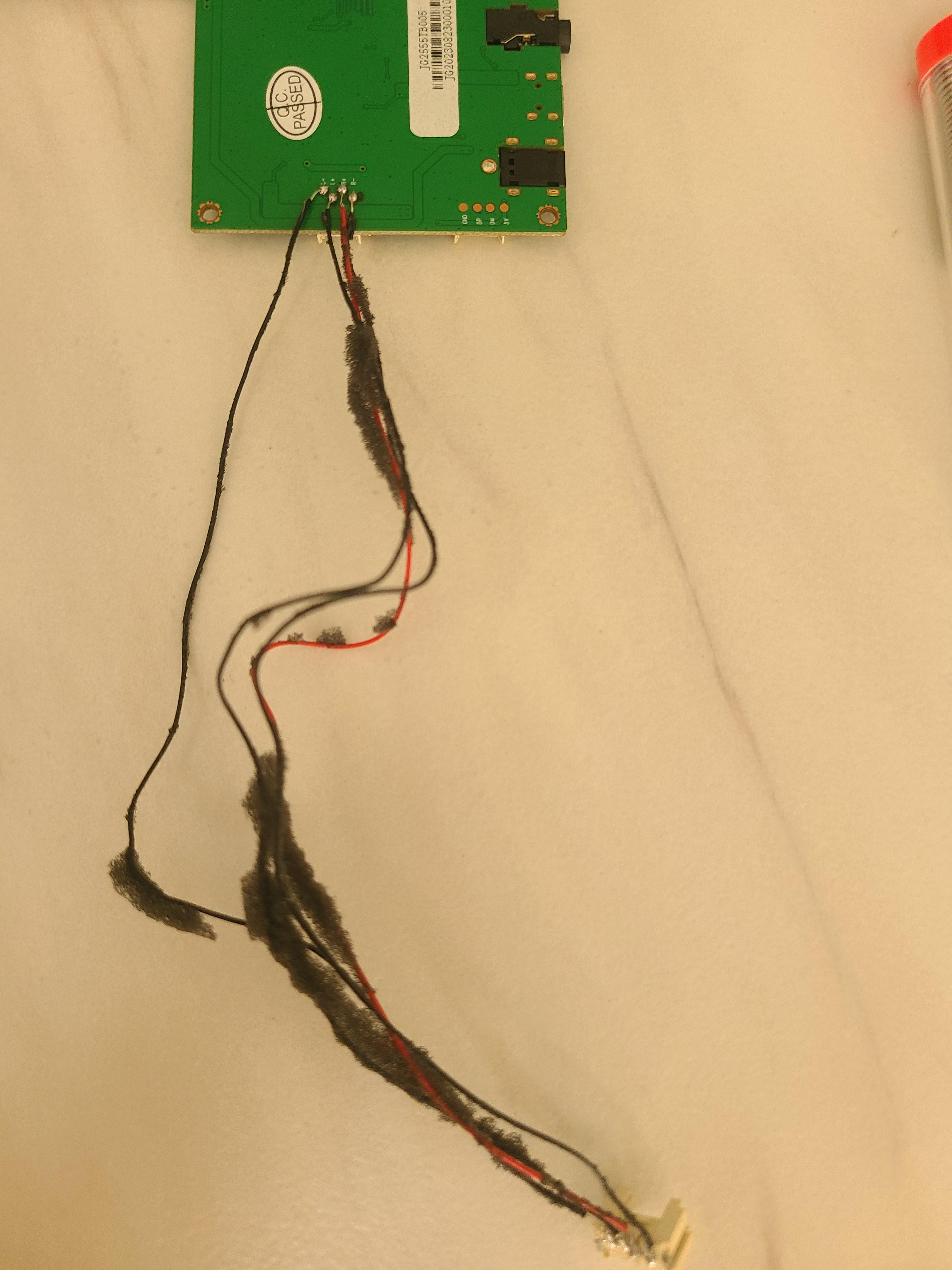

기존 기가지니의 케이블의 긴 선을 짤라내서 재활용 했습니다. 그리고 스피커 단자 뽑아는거랑 연결합니다.
AD보드의 스피커 부분과 단자와 선을 순차적으로 연결합니다.
이제 떔질을 끝났고 제대로 동작하는지 케이블을 연결해 봅시다.
액정부 케이블과 HDMI케이블을 연결합니다.
HDMI케이블은 크기가 애매하게 커서 간섭이 일어나는데 니퍼로 깍아 낼수도 있지만, 사진과 같이 전 그냥 힘으로 밀어 넣었습니다 ㅋㅋ

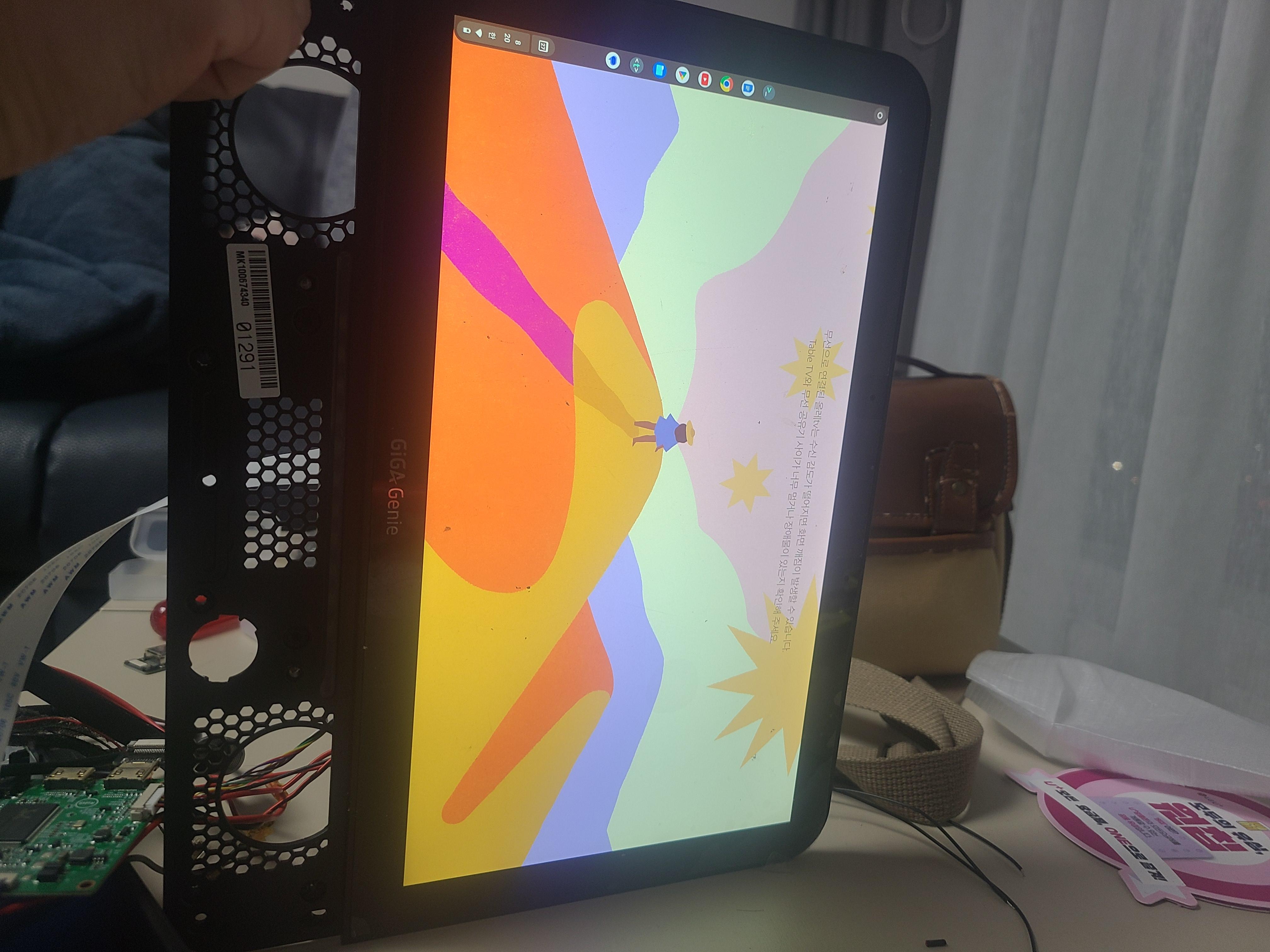

설래는 마음으로 켜보니 두둥~탁! 하고 잘 들어왔습니다.
끝!
